品 名 |

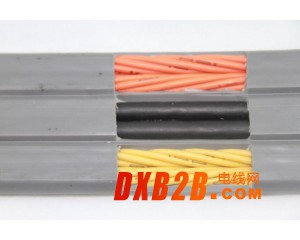

扁形电梯电缆TVVBP |
||
|
参考标准 |
GB5023.6-2006及企业标准 |
认证档案号 |
2012010105524562 |
|
额定温度 |
70℃ |
额定电压 |
300/500V |
|
绝缘材质 |
环保PVC |
护套材质 |
环保PVC |
|
芯线数量 |
3-60芯 |
标称截面 |
0.75~1.0mm2 |
|
用 途 |
适用于安装在电梯设备中，作为设备连接用线 |
||
产品说明:
产品优点：扁形电梯电缆是市场需求最为广泛的通用性产品，本产品质量过关、使用寿命长、价格实惠，已经能深受客户的信赖。
导体类型：导体采用多股精绞无氧铜丝而成，柔韧性强。
绝缘特性：改性柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良，产品性能佳，使用安全。
适用环境：-10℃~70℃
适用产品：适用于安装在电梯设备中，作为设备连接用线，也可用于电梯和其它升降及类似的升降系统。
使用特性：1、正常使用时导体最高温度为70℃，产品通常不适用于0℃以下使用，当温度低于0℃时可由买方和制造厂之间协商解决，根据客户技术需求和使用条件进行设计制造。
2、ＴＶＶＢ系列电缆预定用于自则自由悬挂长度不超过80m及移动速度不超过约4m/s左右的电梯和升降机，当电缆使用超过以上限制时，可由买方和制造厂之间协商解决，增加承力元件（如钢丝绳）。增加承力件的电梯电缆预定安装用于自由悬挂长度大于80m及移动速度不超过10m/s的电梯和升降机中。
3、电缆绝缘线芯绝缘线芯数字编号，平行排列放置，电缆结构柔软，敷设安装方便，同类规格尺寸可根据客户使用需求设计改进。
4、电梯电缆额定电压为芯线标称截面1 mm2及以下300/500V，芯线截面1 mm2以上为450/750 V.
产品构造和典型性能参数:
|
型号 |
导体 |
绝缘 |
外被 |
最大导体 直流电阻 (Ω/km, 20℃) |
最小绝 缘电阻 (MΩ.km, 70℃) |
耐压强度 (ACV,5min) |
|
芯数和标称截面（N×mm2） |
厚度 (mm) |
外径 (mm) |
||||
|
TVVBP |
20×0.75+(2×2P)×0.75+1.5 |
0.4 |
9.0×44.6 |
26 |
0.011 |
绝缘：Ｕ/ＵＯ:300/500V,0.6㎜及以下为实验电压为1500V，Ｕ/Ｕ0:450/750Ｖ,大于0.6㎜实验电压为2500V. 成品：U/U0:300/500V, 实验电压为2500V. 2000V, U/U0:450/750V, 实验电压为2500V.
|
|
24×0.75+(2×2P)×0.75 |
0.4 |
9.0×45 |
26 |
0.011 |
||
|
30×0.75+(2×2P)×0.75 |
0.4 |
9.0×51 |
26 |
0.011 |
||
|
36×0.75+(2×2P)×0.75 |
0.4 |
9.0×57.2 |
26 |
0.011 |
||
|
40×0.75+(2×2P)×0.75 |
0.4 |
9.0×63.5 |
26 |
0.011 |
||
|
42×0.75+(2×2P)×0.75 |
0.4 |
9.0×64 |
26 |
0.011 |
||
|
48×0.75+(2×2P)×0.75 |
0.4 |
9.0×70.3 |
26 |
0.011 |
