火流线（火牛线）RVV
|
品 名 |
火流线（RVV） |
||
|
参考标准 |
GB5023-2008及 企业标准 |
认证档案号 |
2002010105025408 |
|
额定温度 |
70℃ |
额定电压 |
450/750V |
|
绝缘材质 |
环保PVC |
护套材质 |
环保PVC |
|
芯线数量 |
单芯 |
标称截面 |
16-400mm2 |
|
用 途 |
适用于电镀设备，焊机连接用线。 |
||
产品说明:
产品优点：本产品绝缘材料选用PVC/st9改良型材料，具有耐油，耐酸碱使用环境的特性，生产设计时重点考虑电缆的强度，可弯折度和负载传导。
导体类型：导体采用多股细铜丝绞合而成，柔韧性强。
绝缘特性：改性柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良。
适用环境： -10℃~70℃。
适用产品：本产品广泛应用于电镀设备，焊机连接用线。也可用于电镀设备,PCB设备,自动化电镀生产线,电路板设备之
连接火牛头及整流器上的电缆。
使用特性：1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。

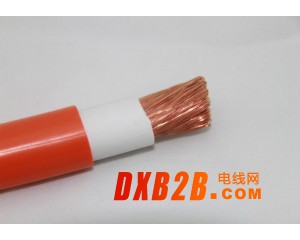

2、本产品生产工艺上导体采用ＴＲ软铜导体绞合，绝缘部分采用双层结构，内层为白色绝缘的PVC，外被为橙色的PVC内层主要作为绝缘，外层作为保护层，使产品可以通过较大电流的情况下，保证安全和使用寿命。
3、线芯采用特殊耐弯折材料，使芯线的抗弯曲性能达到最佳水平，如果使用时电缆不需要移动，可将电缆敷设在线管，线槽内。
4、电缆外径小于25mm允许弯曲半径不小于电缆外径的4倍，电缆外径为25mm允及以上许弯曲半径不小于电缆外径的6倍。
5、本产品一般使用时产品直接与电源相接，产品电压等级为450/750V，也可根据客户需求加强绝缘，用于0.6/1kv电压等级下。
产品构造和典型性能参数:
|
型 号 |
芯数和标称截面（N×mm2）
|
绝缘及护套 |
导体 直流电阻 (Ω/km, 20℃) |
绝 缘电阻 (MΩ.km, 70℃) |
耐压强度 (ACV,5min) |
||
|
绝缘厚度 (mm) |
护套厚度 (mm) |
外径 (mm) |
|||||
|
RVV |
16 |
0.5 |
0.8 |
10 |
1.21 |
0.0046 |
3000V |
|
25 |
0.6 |
0.9 |
11.5 |
0.78 |
0.0044 |
||
|
35 |
0.7 |
1.0 |
13 |
0.554 |
0.0038 |
||
|
50 |
0.8 |
1.1 |
15 |
0.386 |
0.0037 |
||
|
70 |
1.0 |
1.2 |
18 |
0.272 |
0.0032 |
||
|
80 |
1.0 |
1.2 |
18.5 |
0.232 |
0.0032 |
||
|
95 |
1.1 |
1.2 |
19.5 |
0.206 |
0.0032 |
||
|
100 |
1.2 |
1.3 |
21.5 |
0.181 |
0.0032 |
||
|
105 |
1.2 |
1.3 |
22 |
0.173 |
0.0029 |
||
|
120 |
1.2 |
1.4 |
23 |
0.161 |
0.0029 |
||
|
125 |
1.2 |
1.4 |
23 |
0.147 |
0.0029 |
||
|
150 |
1.3 |
1.5 |
25 |
0.129 |
0.0029 |
||
|
185 |
1.4 |
1.6 |
28 |
0.106 |
0.0029 |
||
|
200 |
1.5 |
1.6 |
29 |
0.094 |
0.0028 |
||
|
240 |
1.6 |
1.7 |
31.5 |
0.0801 |
0.0028 |
||
|
250 |
1.6 |
1.7 |
31.5 |
0.076 |
0.0028 |
||
|
300 |
1.6 |
1.9 |
35 |
0.0641 |
0.0025 |
||
