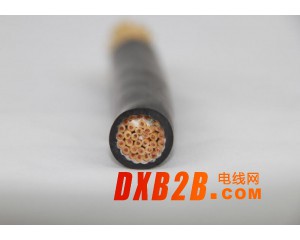

圆形电梯电缆(RVV)
|
品 名 |
圆形电梯电缆RVV |
||
|
参考标准 |
GB5023.5-1997补充要求及企业标准 |
认证档案号 |
2002010105025408 |
|
额定温度 |
70℃ |
额定电压 |
300/500V |
|
绝缘材质 |
环保PVC |
护套材质 |
环保PVC |
|
芯线数量 |
2~60 |
标称截面 |
0.75~2.0mm2 |
|
用 途 |
适用于安装在电梯设备中，作为设备连接用线 |
||
圆形电梯电缆产品说明:
产品优点：圆形电梯电缆是市场需求最为广泛的通用性产品，本产品质量过关、使用寿命长、价格实惠，已经能深受客户的信赖。
导体类型：导体采用多股精绞无氧铜丝而成，柔韧性强。
绝缘特性：改性柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良，产品性能佳，使用安全。
适用环境：-10℃~70℃
适用产品：适用于安装在电梯设备中，作为设备连接用线，也可用于电梯和其它升降及类似的升降系统。
使用特性：1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。
2、本产品一般使用方式为固定在井道中，作为分支连接线，根据控制系统的不同，部分产品也同时同扁平电缆组成线束，在井道中移动使用，同时也可用于其它设备连接上，可根据实际情况选择。
3、电缆外径小于25mm允许弯曲半径不小于电缆外径的4倍，电缆外径为25mm允及以上许弯曲半径不小于电缆外径的6倍。
4、线芯采用半空套的工艺模式，内部为芯线加耐拉填充绳，并在线芯与护套之间包覆有高强度耐拉膜，增加了线材的使用寿命。
5、本产品电压等级分为300/500V。
圆形电梯电缆产品构造和典型性能参数:
|
型号 |
导体 |
绝缘 |
外被 |
最大导体 直流电阻 (Ω/km, 20℃) |
最小绝 缘电阻 (MΩ.km, 70℃) |
耐压强度 (ACV,5min) |
||
|
芯数和标称截面（N×mm2） |
厚度 (mm) |
外径 (mm) |
厚度(mm) |
外径 (mm) |
||||
|
RVV |
2×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
0.9 |
6.8 |
26/9.7 |
0.011/0.009 |
绝缘：0.6㎜及以下为1500V，大于0.6㎜为2000V
成品：2000 |
|
4×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.0 |
8.2 |
26/9.7 |
0.011/0.009 |
||
|
5×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.0 |
9.1 |
26/9.7 |
0.011/0.009 |
||
|
6×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.0 |
9.1 |
26/9.7 |
0.011/0.009 |
||
|
7×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
9.6 |
26/9.7 |
0.011/0.009 |
||
|
8×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
10.3 |
26/9.7 |
0.011/0.009 |
||
|
10×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
11.5 |
26/9.7 |
0.011/0.009 |
||
|
11×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
11.5 |
26/9.7 |
0.011/0.009 |
||
|
12×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
11.9 |
26/9.7 |
0.011/0.009 |
||
|
14×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
12.5 |
26/9.7 |
0.011/0.009 |
||
|
18×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
13.5 |
26/9.7 |
0.011/0.009 |
||
|
19×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
13.5 |
26/9.7 |
0.011/0.009 |
||
|
20×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.2 |
13.6 |
26/9.7 |
0.011/0.009 |
||
|
24×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.4 |
16.4 |
26/9.7 |
0.011/0.009 |
||
|
29×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.4 |
17 |
26/9.7 |
0.011/0.009 |
||
|
30×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.4 |
17 |
26/9.7 |
0.011/0.009 |
||
|
36×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.4 |
18.6 |
26/9.7 |
0.011/0.009 |
||
|
38×0.75+1×2 |
0.4/0.4 |
2.0/2.8 |
1.4 |
20 |
26/9.7 |
0.011/0.009 |
||
