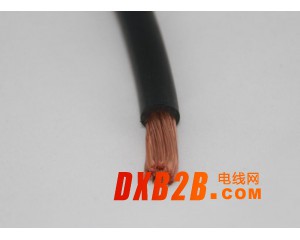

柔性RV电缆线(60227 IEC 02 )
|
品 名 |
60227 IEC 02 |
||
|
参考标准 |
GB5023.7-2008 JB8734 |
认证档案号 |
2002010105025409 |
|
额定温度 |
70℃ |
额定电压 |
450/750V或300/500V |
|
绝缘材质 |
环保PVC |
护套材质 |
环保PVC |
|
芯线数量 |
单芯 |
标称截面 |
0.1-400mm2 |
|
用 途 |
适用于各种电器，仪表，电信设备，自动装置连接用线 |
||
产品说明:
产品优点：柔性RV电缆线在工业配电领域有着广泛的应用，尤其适合要求较为严格的柔性安装场所，如电控柜，配电箱及各种低压电气设备，可用于电力，电气控制信号及开关信号的传输，RV电线电缆采用软结构的设计，导体弯曲半径较小，且适用于潮湿多油的安装场所。
导体类型：导体采用多股细铜丝绞合而成，柔韧性强。
绝缘特性：改性柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良。
适用环境：-10℃~70℃。
适用产品：柔性RV电缆线广泛应用于电器配线，电子仪器，汽车，配电箱，自动化装置，机械内部布线等行业，也可用于室内电器、家电产品及机械设备安装用线、动力照明用线等。
使用特性：1、电缆的长期允许工作温度：RV-105型应不超过105℃；其他型号应不超过70℃。敷设环境温度应不低于0℃。
2、本产品使用温度等级为70型，80型，90型，105型。部分产品可按国家阻燃耐火标准生产特殊型号电线电缆，生产时会重点考虑电缆的柔软性和电气性能。
3、线芯采用特殊耐弯折材料，使芯线的抗弯曲性能达到最佳水平，如果使用时电缆不需要移动，可将电缆敷设在线管，线槽内。
4、电缆外径小于25mm允许弯曲半径不小于电缆外径的4倍，电缆外径为25mm允及以上许弯曲半径不小于电缆外径的6倍。弯曲寿命比普通安装线要长，但不作为拖链电缆使用。
5、本产品电压等级分为300/300V,300/500V,450/750V。
产品构造和典型性能参数:
|
型 号 |
导体 |
绝缘 |
最大导体 直流电阻 (Ω/km, 20℃) |
最小绝 缘电阻 (MΩ.km, 70℃) |
耐压强度 (ACV,5min)
2500V
|
|
|
芯数和标称截面（N×mm2） |
厚度 (mm) |
外径 (mm) |
||||
|
60227 IEC 02 |
1.5 |
0.7 |
3.07 |
13.3 |
0.010 |
|
|
2.5 |
0.8 |
3.7 |
7.98 |
0.009 |
||
|
4 |
0.8 |
4.3 |
4.95 |
0.007 |
||
|
6 |
0.8 |
4.95 |
3.30 |
0.006 |
||
|
10 |
1 |
6.68 |
1.91 |
0.0056 |
||
|
16 |
1 |
7.95 |
1.21 |
0.0046 |
||
|
25 |
1.2 |
9.6 |
0.78 |
0.0044 |
||
|
35 |
1.2 |
11 |
0.554 |
0.0038 |
||
|
50 |
1.4 |
13.2 |
0.386 |
0.0037 |
||
|
70 |
1.4 |
15.2 |
0.272 |
0.0032 |
||
|
95 |
1.6 |
17.5 |
0.206 |
0.0032 |
||
|
120 |
1.6 |
19.5 |
0.161 |
0.0029 |
||
|
150 |
1.8 |
21.8 |
0.129 |
0.0029 |
||
|
185 |
2 |
24 |
0.106 |
0.0029 |
||
|
240 |
2.2 |
27.5 |
0.0801 |
0.0028 |
||
